Як трохслаёвы эмаляваны провад можа палепшыць электраізаляцыю і эфектыўнасць абмоткі

Хуайін, спецыялізаваны вытворца ізаляваных правадоў, развіваеццаТрохслаёвы эмаляваны проваддля прыкладанняў, якія патрабуюць надзейнай электрычнай ізаляцыі, стабільнай праводнасці і дакладнай працы намоткі. Разуменне яго канструкцыі, працэсу вытворчасці і крытэрыяў выбару дапамагае інжынерам і камандам па закупках выбраць прыдатны провад для кампактнага электрычнага і электроннага абсталявання.

Трохслаёвы эмаляваны провад прызначаны для спалучэння электраправоднасці з некалькімі ахоўнымі ізаляцыйнымі слаямі. Яго прадукцыйнасць залежыць ад памераў правадніка, матэрыялаў пакрыцця, таўшчыні ізаляцыі, адгезіі і кансістэнцыі вытворчасці. Для інжынераў, якія распрацоўваюць трансфарматары, шпулькі індуктыўнасці, шпулькі і іншыя электрамагнітныя кампаненты, гэтыя характарыстыкі ўплываюць на эфектыўнасць абмоткі, электрычную надзейнасць і доўгатэрміновую стабільнасць працы. У гэтым кіраўніцтве тлумачацца прынцыпы працы, асноўныя перавагі, вытворчыя меркаванні, сцэнарыі прымянення і фактары пакупкі, звязаныя з трохслаёвым ізаляваным абмоткавым провадам. Ён таксама знаёміць з вытворчымі магчымасцямі Huaying і змяшчае практычныя пытанні, якія пакупнікі павінны задаць перад выбарам спецыфікацыі правадоў.

Змест

1. Што такое трохслаёвы эмаляваны провад?
2. Як працуе яго структура і склад матэрыялу?
3. Якія асноўныя перавагі прадукцыйнасці?
4. Як вырабляецца трохслаёвы эмаляваны провад?
5. Дзе выкарыстоўваецца трохслаёвы эмаляваны провад?
6. Як параўноўваць характарыстыкі правадоў?
7. Як пакупнікам выбраць правільны провад?
8. Што трэба ведаць пра Хуайін?
9. Часта задаюць пытанні
10. Заключэнне

1. Што такое трохслаёвы эмаляваны провад?

Трохслаёвы эмаляваны провад - гэта токаправодны провад, распрацаваны з некалькімі ізаляцыйнымі пакрыццямі або слаямі, якія дапамагаюць электрычна ізаляваць праваднік ад навакольных кампанентаў. У залежнасці ад канструкцыі прадукту, праваднік можа быць зроблены з медзі або іншага вызначанага токаправоднага матэрыялу, а сістэма ізаляцыі выбіраецца ў адпаведнасці з электрычнымі, цеплавымі і механічнымі патрабаваннямі.

У адрозненне ад правадніка, абароненага адным пакрыццём, трохслаёвая канструкцыя ізаляцыі забяспечвае некалькі ахоўных бар'ераў. Гэтая канструкцыя можа палепшыць надзейнасць ізаляцыі і дапамагчы вытворцам распрацаваць кампактныя электрамагнітныя кампаненты, дзе прастора абмоткі абмежаваная.

Не варта блытаць гэты тэрмін з кожным тыпам правадоў з патройнай ізаляцыяй. Эмаляваны абмоткавы провад і провад з патройнай ізаляцыяй могуць мець розныя сістэмы пакрыцця, метады канструкцыі і патрабаванні адпаведнасці. Таму пакупнікам варта правяраць дакладную структуру прадукту, а не меркаваць, што ўсе трохслаёвыя драты маюць аднолькавыя характарыстыкі.

Для атрымання дадатковай інфармацыі аб даступным прадукце наведайце старонку прадукту трохслаёвага эмаляванага дроту Huaying.

2. Як працуе яго структура і матэрыяльны склад?

Прадукцыйнасць трохслойнага абмоткавага дроту залежыць ад таго, як правадыр і сістэма ізаляцыі працуюць разам. Кожны кампанент уносіць свой уклад у агульныя электрычныя і механічныя характарыстыкі провада.

• Праводзячы стрыжань:Праводзіць электрычны ток па абмотцы. Матэрыял правадніка, памеры папярочнага перасеку і канфігурацыя жылы ўплываюць на электрычнае супраціўленне і здольнасць да току.
• Асноўны цеплаізаляцыйны пласт:Забяспечвае першапачатковы электрычны бар'ер паміж правадніком і суседнімі віткамі або кампанентамі.
• Прамежкавы цеплаізаляцыйны пласт:Дадае яшчэ адзін ахоўны бар'ер і спрыяе агульнай сістэме ізаляцыі.
• Знешні ізаляцыйны пласт:Дапамагае абараніць падсцілаючыя пласты падчас працы, намотвання і зборкі ў залежнасці ад уласцівасцей матэрыялу.

Фактычны склад вар'іруецца ў залежнасці ад характарыстык прадукту. Інфармацыя пра прадукт Huaying апісвае вытворчы працэс з выкарыстаннем поліаміднай плёнкі, напыляльнага пакрыцця з высокай ізаляцыяй і шкловалакна. Пакупнікі павінны пацвердзіць дакладную паслядоўнасць матэрыялаў і канструкцыю для абранай мадэлі перад уключэннем яе ў дызайн.

Асабліва важная таўшчыня ізаляцыі. Празмерна тонкая ізаляцыя можа не адпавядаць неабходным дыэлектрычным характарыстыкам, у той час як залішне тоўстая ізаляцыя можа павялічыць дыяметр гатовага провада і паменшыць прастору, даступную для намоткі. Збалансаваны дызайн падтрымлівае як электрычную надзейнасць, так і эфектыўную ўпакоўку кампанентаў.

3. Якія асноўныя перавагі ў прадукцыйнасці?

Надзейная электраізаляцыя

Некалькі слаёў ізаляцыі могуць забяспечыць дадатковую абарону ад электрычнага кантакту паміж суседнімі праваднікамі і навакольнымі кампанентамі. Фактычная электрычная трываласць залежыць ад ізаляцыйных матэрыялаў, таўшчыні, якасці вытворчасці і ўмоў выпрабаванняў. Інжынеры павінны пацвердзіць неабходнае вытрымлівальнае напружанне і дзеючыя стандарты, перш чым зацвердзіць провад для крытычна важнага для бяспекі абсталявання.

Патэнцыял для кампактных абмотачных канструкцый

Калі сістэма ізаляцыі адпавядае электрычным патрабаванням прыкладання, старанна аптымізаваная канструкцыя правадоў можа дапамагчы знізіць патрэбу ў дадатковых ізаляцыйных матэрыялах. Выніковая эканомія прасторы залежыць ад канструкцыі кампанента і канкрэтных патрабаванняў да ізаляцыі; яны не павінны быць прыняты без агляду адпаведных стандартаў.

Нязменная якасць вытворчасці

Адзіныя памеры правадніка і ізаляцыйнае пакрыццё забяспечваюць прадказальныя паводзіны абмоткі. Дэфекты пакрыцця, неадпаведныя дыяметры або дрэнная адгезія могуць ствараць праблемы падчас аўтаматычнай намоткі і могуць паўплываць на надзейнасць гатовага кампанента.

Меркаванні доўгатэрміновых выдаткаў

Выбар дроту павінен складаць больш, чым першапачатковая цана пакупкі. Нязменная якасць можа дапамагчы паменшыць вытворчыя дэфекты, пераробку і тэхнічнае абслугоўванне, звязаныя з няспраўнасцямі, звязанымі з ізаляцыяй. Фактычная эканамічная выгада залежыць ад умоў прымянення, тэрміну службы прадукту, вытворчага выхаду і якасці альтэрнатыўных матэрыялаў, якія ацэньваюцца.

Гэтыя перавагі залежаць ад выбару падыходнай спецыфікацыі і праверкі яе прадукцыйнасці. Адсутнасць ізаляцыйнай канструкцыі пазбаўляе ад неабходнасці адпаведнай электрычнай абароны, выпрабаванняў і бяспечнага праектавання абсталявання.

4. Як вырабляецца трохслаёвы эмаляваны провад?

Паслядоўнасць вытворчасці вельмі важная, таму што правадыр і ізаляцыя павінны заставацца аднастайнымі па ўсёй даўжыні гатовага провада. Huaying апісвае некалькі важных этапаў у працэсе вытворчасці.

1. Чарцёж дроту:Токаправодны матэрыял выцягваецца да патрэбных памераў. Якасць паверхні і адпаведнасць памераў важныя для наступных аперацый пакрыцця.
2. адпал:Кантраляваная тэрмаапрацоўка можа рэгуляваць механічныя ўласцівасці правадыра, дапамагаючы яму дасягнуць характарыстык, неабходных для намотвання і далейшай апрацоўкі.
3. Ужыванне ізаляцыі:Пакрыццё або ізаляцыйныя матэрыялы наносяцца ў залежнасці ад канструкцыі вырабу. Раўнамернае пакрыццё дапамагае абмежаваць тонкія плямы і іншыя магчымыя дэфекты.
4. Кантроль таўшчыні:Вытворца кантралюе памеры ізаляцыі для дасягнення неабходнага канчатковага дыяметра і электрычных характарыстык.
5. Лячэнне:Калі сістэма пакрыцця патрабуе отвержденія, кантраляваная апрацоўка дапамагае развіць запланаваныя ўласцівасці пакрыцця і адгезію.
6. Выніковая праверка:Адпаведныя памерныя, візуальныя, электрычныя і механічныя праверкі дапамагаюць праверыць адпаведнасць спецыфікацыі прадукту.

На старонцы прадукту Huaying паведамляецца, што для апісанага працэсу нанясення пакрыцця дакладнасць кантролю таўшчыні складае ±0,005 мм. Пры выкарыстанні гэтай лічбы ў якасці патрабавання да закупкі пакупнікі павінны пацвердзіць эталон вымярэнняў, прыдатную мадэль і метад праверкі.

Для каманд інжынераў самая карысная дакументацыя па якасці ўключае ў сябе вызначаныя спецыфікацыі прадукту, крытэрыі праверкі, інфармацыю пра адсочванне, калі такая даступная, і вынікі выпрабаванняў, якія адносяцца да меркаванага прымянення.

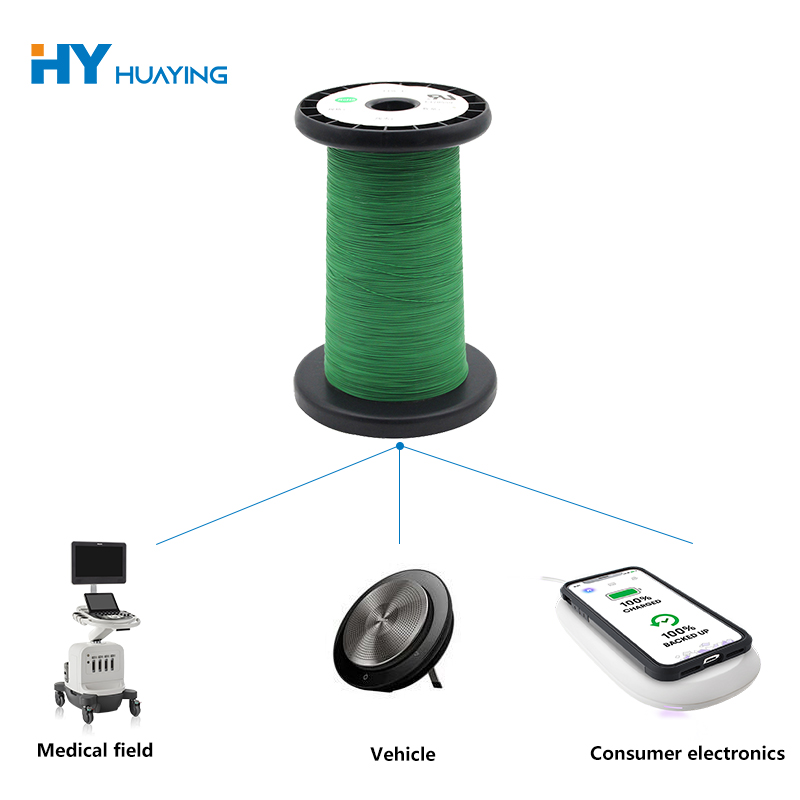

5. Дзе выкарыстоўваецца трохслаёвы эмаляваны провад?

Трохслаёвы ізаляваны абмоткавы провад можна разглядаць для электрычных і электронных вырабаў, у якіх важныя надзейнасць ізаляцыі, кампактная абмотка і стабільная праводнасць. Прыдатнасць залежыць ад фактычных характарыстык провада і ўмоў эксплуатацыі абсталявання.

• Трансформеры:Праваднікі абмоткі павінны адпавядаць патрабаванням кампанента да напружання, тэмпературы, ізаляцыі і памераў.
• Індуктары і дроселі:Адпаведны абмоткавы провад падтрымлівае канструкцыі магнітных кампанентаў, якія выкарыстоўваюцца ў схемах пераўтварэння энергіі і фільтрацыі.
• Імпульсныя крыніцы харчавання:Характарыстыкі ізаляцыі і правадніка павінны адпавядаць частаце пераключэнняў, напрузе, цеплавым умовам і прыдатным патрабаванням бяспекі.
• Электроннае абсталяванне:Кампактныя сілавыя модулі і іншыя электрычныя зборкі могуць атрымаць выгаду з абмоткі провада, абранага для абмежаванай прасторы для ўстаноўкі.
• Прамысловыя электрычныя сістэмы:Карыстальніцкія кампаненты абмоткі патрабуюць спецыфікацый правадоў, якія адпавядаюць іх працоўным цыклам і ўмовам навакольнага асяроддзя.

Перш чым выбраць провад для любога з гэтых прыкладанняў, інжынеры павінны ацаніць павышэнне тэмпературы, электрычнае напружанне, нацяжэнне абмоткі, працоўную частату, уздзеянне вільгаці і адпаведныя патрабаванні да сертыфікацыі. Прыдатнасць прадукту для аднаго трансфарматара або блока харчавання не азначае аўтаматычнай прыдатнасці для кожнай канструкцыі.

6. Як параўноўваць характарыстыкі правадоў?

Параўнанне спецыфікацый з'яўляецца больш надзейным, чым выбар дроту толькі на падставе назвы прадукту. Наступная табліца абагульняе асноўныя параметры, якія пакупнікі павінны разглядаць.

Хуайін публікуе прыклады канфігурацый правадыроў, агульны дыяметр і значэнні супраціўлення правадыроў на сваёй старонцы прадукту. Паколькі значэнні залежаць ад мадэлі, пакупнікам варта пракансультавацца з арыгінальнай табліцай спецыфікацый і запытаць пацвярджэнне перад выкарыстаннем якой-небудзь лічбы ў інжынерных разліках.

Даведка: Тэхнічныя характарыстыкі трохслаёвага эмаляванага дроту ад Huaying.

7. Як пакупнікам выбраць правільны провад?

Выбар правільнага провада пачынаецца з прымянення, а не з агульнай заявы аб характарыстыках ізаляцыі. Каманды па закупках і інжынеры-канструктары могуць выкарыстоўваць наступны кантрольны спіс, каб звузіць выбар прыдатных варыянтаў.

• Вызначце электрычныя патрабаванні:Укажыце працоўнае напружанне, чаканы ток, частату, патрабаванні да дыэлектрычнай устойлівасці і прымальнае супраціўленне.
• Пацвердзіце цеплавыя ўмовы:Усталюйце чаканую працоўную тэмпературу, павышэнне тэмпературы, спосаб астуджэння і працоўны цыкл.
• Праверце абмежаванні абмоткі:Вызначце даступнае акно намоткі, неабходны гатовы дыяметр, радыус выгібу і абмежаванні вытворчага абсталявання.
• Праверце сістэму ізаляцыі:Запытайце падрабязную інфармацыю аб матэрыялах слаёў, допусках па таўшчыні, адгезіі і адпаведных метадах электрычных выпрабаванняў.
• Праверце патрабаванні адпаведнасці:Вызначце стандарты і дазволы, неабходныя для гатовага абсталявання і рынку прызначэння.
• Ацаніце паслядоўнасць вытворчасці:Спытайце пра працэдуры праверкі, кансістэнцыю партыі, упакоўку і дакументацыю па прасочванні.
• Пры неабходнасці запытвайце ўзоры:Праверце ўзор дроту з выкарыстаннем фактычнага працэсу намоткі і канструкцыі кампанентаў перад зацвярджэннем серыйнай вытворчасці.

Дакладны тэхнічны запыт павінен уключаць чарцяжы або мэтавыя памеры, гадавы або партыйны попыт, умовы эксплуатацыі, патрабаваныя стандарты і любую спецыяльную ўпакоўку або чаканні дастаўкі. Гэтая інфармацыя дапамагае пастаўшчыку вызначыць, ці падыходзіць існуючая мадэль, ці патрабуецца ацэнка спецыяльнай спецыфікацыі.

8. Што вы павінны ведаць пра Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. пастаўляе прадукцыю з ізаляванага праваду і апісвае сваю ўвагу на распрацоўцы прадукту, якасці вытворчасці і падтрымцы кліентаў. Згодна з інфармацыяй аб прадуктах кампаніі, працэс вытворчасці трохслаёвага эмаляванага дроту ўключае валачэнне дроту, адпал, нанясенне ізаляцыі, кантраляванае отверждение і кантроль памераў.

Кампанія таксама паведамляе, што мае больш за 10 патэнтаў і каманду даследаванняў і распрацовак з больш чым 20 чалавек. Гэтыя лічбы, прадстаўленыя кампаніяй, даюць даведачную інфармацыю аб заяўленых магчымасцях распрацоўкі, але пакупнікі павінны запытваць адпаведную дакументацыю, калі для зацвярджэння пастаўшчыка патрабуецца валоданне патэнтам, тэхнічная кваліфікацыя або іншыя доказы.

Пры ацэнцы Huaying або іншага пастаўшчыка правадоў камандам па закупках варта ўлічваць не толькі паўнамоцтвы кампаніі. Найбольш важныя пытанні тычацца таго, ці адпавядае прапанаваны дрот прымяненню, ці даступныя неабходныя запісы якасці і ці могуць узоры і вытворчыя партыі пастаянна адпавядаць узгодненым спецыфікацыям.

Для атрымання падрабязнай інфармацыі аб канкрэтным прадукце выкарыстоўвайце афіцыйную старонку Huaying трохслаёвага эмаляванага дроту ў якасці адпраўной кропкі для тэхнічнага абмеркавання.

9. Часта задаюць пытанні

1. Якое галоўнае прызначэнне трохслаёвага эмаляванага дроту?

Яго асноўная мэта - аб'яднаць токаправодны стрыжань з некалькімі пластамі ізаляцыі, дапамагаючы электрычна аддзяліць праваднік ад суседніх віткоў і навакольных кампанентаў. Фактычны ўзровень абароны залежыць ад канструкцыі правадоў, уласцівасцей матэрыялу і правераных вынікаў выпрабаванняў.

2. Трохслаёвы эмаляваны провад - гэта тое самае, што провад з патройнай ізаляцыяй?

Неабавязкова. Тэрміны могуць апісваць спадарожныя прадукты, але праваднік, ізаляцыйныя матэрыялы, метад пакрыцця і патрабаванні адпаведнасці могуць адрознівацца. Заўсёды пацвярджайце падрабязную канструкцыю і адпаведны стандарт прадукту, перш чым разглядаць іх як узаемазаменныя.

3. Якія фактары вызначаюць электрычныя характарыстыкі дроту?

Важнымі фактарамі з'яўляюцца матэрыял і памеры правадніка, электрычнае супраціўленне, таўшчыня ізаляцыі, электрычная трываласць, намінальная тэмпература і паслядоўнасць вытворчасці. Прадукцыйнасць павінна ацэньвацца з выкарыстаннем спецыфікацый і ўмоў выпрабаванняў, якія адносяцца да прызначанага абсталявання.

4. Ці можна наладзіць трохслаёвы эмаляваны провад?

Налада можа быць магчымая ў залежнасці ад магчымасцей вытворцы і вытворчых патрабаванняў. Пакупнікі павінны падаць мэтавы памер правадніка, гатовы дыяметр, патрабаванні да ізаляцыі, электрычныя параметры і чаканую колькасць замовы, каб вызначыць мэтазгоднасць.

5. Як пакупнікі могуць праверыць якасць прадукту, перш чым размясціць масавы заказ?

Запытайце актуальны пашпарт тэхнічных дадзеных, адпаведныя запісы праверак і наяўную дакументацыю аб адпаведнасці. Пры неабходнасці ацаніце ўзоры шляхам праверкі памераў, выпрабаванняў намоткі і электрычных выпрабаванняў, якія праводзяцца ў адпаведнасці з патрабаваннямі прымянення.

6. Якая інфармацыя павінна быць уключана ў запыт расцэнкі?

Уключыце неабходную мадэль або чарцёж провада, памеры правадніка, канструкцыю ізаляцыі, мэтавыя электрычныя характарыстыкі, дзеючыя стандарты, колькасць замовы, месца дастаўкі і любыя патрабаванні да тэсціравання або ўпакоўкі. Поўны запыт робіць тэхнічную ацэнку і прапанову больш эфектыўнымі.

10. Заключэнне

Трохслаёвы эмаляваны провад можа падтрымліваць электрычныя канструкцыі, якія патрабуюць надзейнай ізаляцыі, стабільнай праводнасці і эфектыўнай абмоткі. Выбар правільнага прадукту патрабуе ўважлівага параўнання памераў правадніка, канструкцыі ізаляцыі, дыэлектрычных характарыстык, тэмпературных абмежаванняў і якасці вырабу. Пацвердзіўшы гэтыя фактары перад пачаткам вытворчасці, інжынеры і групы па закупках могуць паменшыць неадпаведнасці спецыфікацый і прымаць больш абгрунтаваныя рашэнні аб закупках. Калі вы купляеце ізаляваны абмоткавы провад для трансфарматараў, шпулек індуктыўнасці або іншых электрычных прылажэнняў,звязацца з Хуайінкаб абмеркаваць вашыя тэхнічныя патрабаванні, запытаць спецыфікацыі прадукту і вывучыць падыходнае рашэнне для вашага праекта.
